Оборудование АРТАПримеры деталей

Примеры деталей

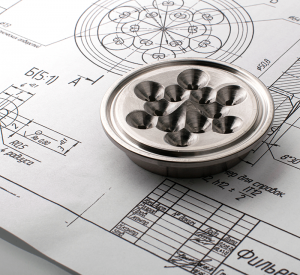

Деталь «Фильера» обработана на электроэрозионном проволочно-вырезном станке АРТА 423 ПРО

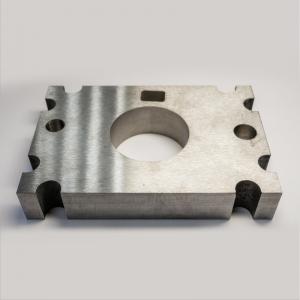

Кондуктор для сверления отверстий обработан на электроэрозионном прошивочном комплексе АРТА 1040
Электроэрозионная обработка детали "Петля" на станке АРТА 453 ПРО

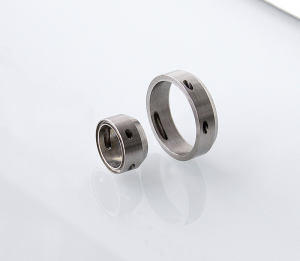

Прошивная обработка тангенциальных отверстий на электроэрозионном станке АРТА 1040
3d микроэрозионное фрезерование на станке АРТА 1040. Пресс-форма для выпуска шлифовального алмазного инструмента

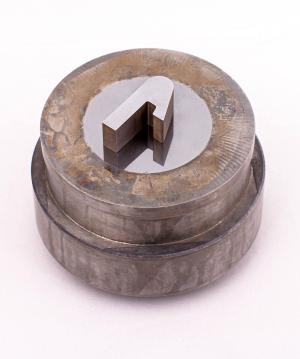

Матрица и пуансон. Обработка на электроэрозионном станке АРТА 454С
Матрицы вырубных штампов для часового производства станке АРТА 454 С

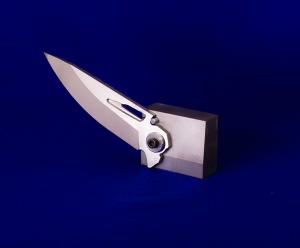

Электроэрозионная обработка заготовки для ножа на станке АРТА 123 ПРО

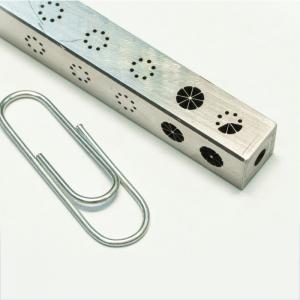

Обработка серии отверстий диаметром 0,3 мм в изделиях из специального сплава на станке АРТА 1040 в двух взаимноперпендикулярных плоскостях (с применением поворотного механизма в составе комплекса)
Обработка серии отверстий диаметром 0,3 мм на станке АРТА 1040
4-х осевая проволочная обработка на станке АРТА 453 ПРО

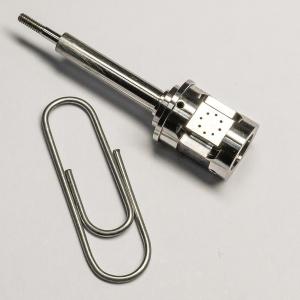

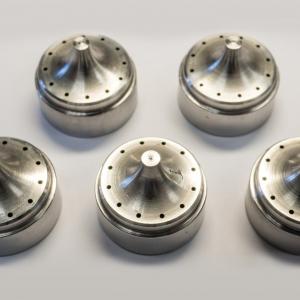

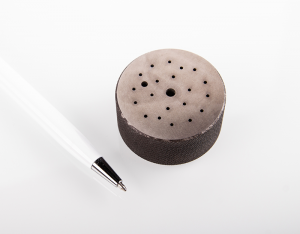

Автоматическая обработка серии отверстий в жиклерах из стали 20Х23Н18 на станке АРТА 1040
Автоматическая обработка серии отверстий в жиклерах на станке АРТА 1040

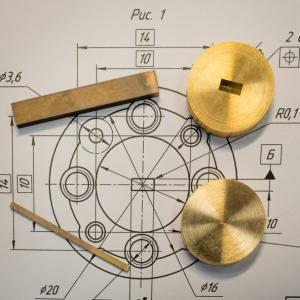

Прошивочная электроэрозионная обработка с требованием обеспечения малых значений внутренних радиусов. Пример задачи из радиоэлектронной промышленности: изготовление углублений в форме небольших параллелепипедов (со сторонами до 5 мм) в металлических заготовках (материал: латунь ЛС 59-1) с допуском на линейные рамеры в пределах +/-0,004 мм и максимальным значением радиуса внутренних углов до Rmax = 0,1 мм. Очевидно, в данном случае использование механической обработки ограничивается минимально-возможным диаметром фрезы. Применение электроэрозионной прошивки на станке АРТА С60 электродом из вольфрамо-медного сплава (ВД 70) обеспечивает превосходный результат по точности, производительности и невысокому износу инструмента, достигая значений радиусов внутренних углов до 0,05 мм. На фотографии образцы обработанных заготовок и применявшихся электродов-инстурментов для углублений габаритами Д х Ш х Г = 5,2 х 2,6 х 1,09 мм и 1,6 х 0,8 х 0,96 мм.
Прошивная электроэрозионная обработка с требованием обеспечения малых значений внутренних радиусов

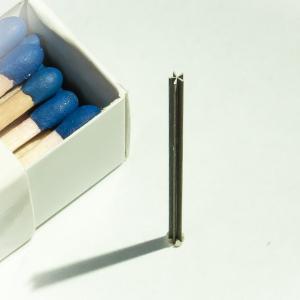

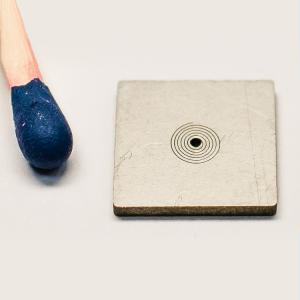

Микроэрозионная обработка на комплексе АРТА 122 НАНО проволочным вольфрамовым электродом диаметром 14 микрон (ширина получаемого паза порядка 17-18 мкм). Заготовка: сталь 12Х18Н10Т, лист толщиной 1 мм. Слева от детали - спичечная головка.
Микроэрозионная обработка на комплексе АРТА 122 НАНО
Обработка профиля лопасти из стали 14Х17Н2-Т1 на станке АРТА 453 ПРО
Обработка профиля лопасти из стали 14Х17Н2-Т1 на станке АРТА 453 ПРО

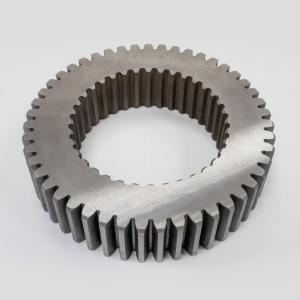

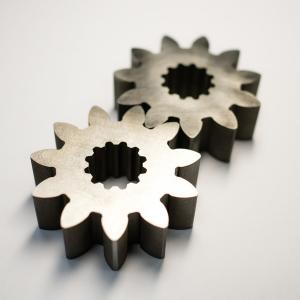

Комплексная электроэрозионная проволочно-вырезная обработка шестерней на станке АРТА 454 С. Заготовка из стали 20Х2НЧА; инструмент - латунная проволока-электрод диаметром 0,25 мм. Специфика данной задачи заключается в последовательности технологических операций из: электроэрозионной "черновой" обработки контура шестерни в один проход; последующей цементации поверхности детали; финишной чистовой (многопроходной) обработки контура с минимальным значением съема материала для обеспечения глубины цементации в пределах 0,8...1,2 мм. В рамках проекта внедрения серийного изготовления изделий (зубчатых колес нескольких конфигураций), был разработана карта технологических режимов и выверочных операций (базирований), а также набор специальной оснастки. В итоге польностью исключены опреации механической обработки профилей шестерней.
Комплексная электроэрозионная проволочно-вырезная обработка шестерней на станке АРТА 454 С

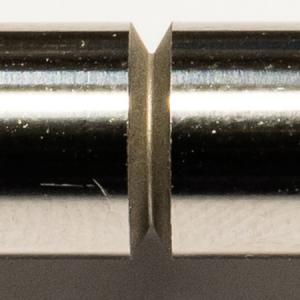

Изготовление специальных кольцевых надрезов на цилиндрической поверхности эталонных образцов из жаропрочного сплава с помощью токарно-проволочной электроэрозионной обработки на станке АРТА 423 ПРО с дополнительным поворотным механизмом. Применение комбинированной электроэрозионной обработки обеспечивает превосходную точность и гарантирует отсутствие дефектов на внутренних радиусах данных элементов (присущих механическим способам). Проект связан с проведением испытаний на длительную прочность образцов из специальных материалов, применяемых в отечественном авиационном двигателестроении. Фотография 2: обработанный надрез (увеличенно)
Токарно-проволочная электроэрозионная обработка на станке АРТА 423 ПРО

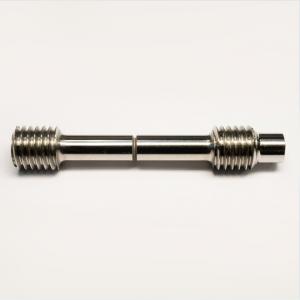

Изготовление специальных кольцевых надрезов на цилиндрической поверхности эталонных образцов из жаропрочного сплава с помощью токарно-проволочной электроэрозионной обработки на станке АРТА 423 ПРО с дополнительным поворотным механизмом. Применение комбинированной электроэрозионной обработки обеспечивает превосходную точность и гарантирует отсутствие дефектов на внутренних радиусах данных элементов (присущих механическим способам). Проект связан с проведением испытаний на длительную прочность образцов из специальных материалов, применяемых в отечественном авиационном двигателестроении. Фотография 1: образец с изготовленным надрезом
Токарно-проволочная электроэрозионная обработка на станке АРТА 423 ПРО

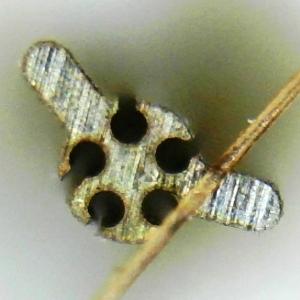

Микроэрозионная обработка на станке АРТА 152 НАНО вольфрамовым электродом диаметром 50 микрон. 5-ть внутренних отверстий изготовлены под конусом 0,03 мм на высоте 4,6 мм (4-х осевая проволочно-вырезная обработка). Сверху детали для сравнения находится человеческий волос.
Микроэрозионная обработка на станке АРТА 152 НАНО

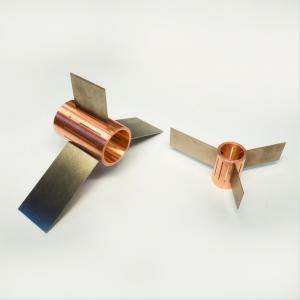

Электроэрозионная прошивка щелевых пазов (0,32 х 13 мм и 0,45 х 20 мм) в полых цилиндрических изделиях (станок АРТА С60).
Электроэрозионная прошивка щелевых пазов

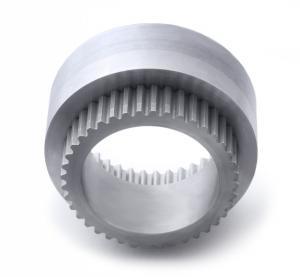

Обработка внутреннего зубчатого профиля на электроэрозионном проволочно-вырезном станке АРТА 453 ПРО
Обработка внутреннего зубчатого профиля на электроэрозионном проволочно-вырезном станке АРТА 453 ПРО

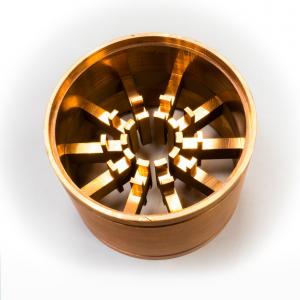

Анодный блок магнетрона (электроэрозионная проволочно-вырезная обработка ламелей). Внешний диаметр - 66 мм, ширина ламели - 4 мм. Обработка на станке АРТА 423 ПРО
Анодный блок магнетрона. Обработка на станке АРТА 423 ПРО

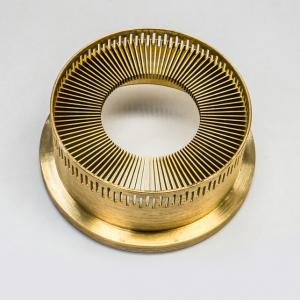

Комбинированная обработка на электроэрозионных станках АРТА:1. Проволочно-вырезная - изготовление ламелей (80 шт. шириной 0,4 мм каждая) на станке АРТА 454 С;2. Координатно-прошивочная (с поворотной осью) на станке АРТА С60 - прямоугольные отверстия 0,6 х 6 мм (по внешнему диаметру). Базирование относительно внутренних ламелей с помощью интегрированной оптической цифровой системы выверки.
Комбинированная обработка на электроэрозионных станках АРТА 454 С и АРТА С60

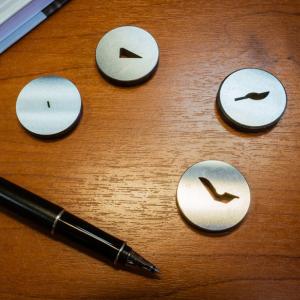

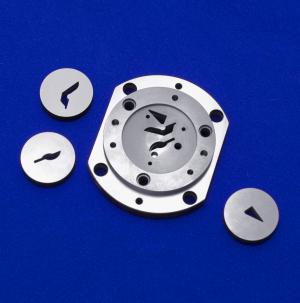

Матрицы вырубных штампов деталей часов. Проволочно-вырезная обработка на станке АРТА 454 С
Матрицы вырубных штампов деталей часов. Проволочно-вырезная обработка на станке АРТА 454 С
Микроэрозионная проволочно-вырезная обработка на станке АРТА 454 С. Материал заготовки - сталь 40Х13
Микроэрозионная проволочно-вырезная обработка на станке АРТА 454 С

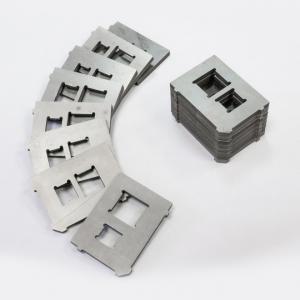

Проволочно-вырезная обработка на станке АРТА 153 ПРО. Пакетная вырезка деталей из листа 3 мм (материал заготовок: 12Х18Н10Т)
Проволочно-вырезная обработка на станке АРТА 153 ПРО

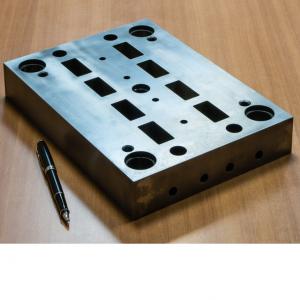

Элемент пресс-формы (сталь, Д х Ш х В = 290 х 210 х 46 мм). Обработка на станке АРТА 453 ПРО
Элемент пресс-формы. Обработка на станке АРТА 453 ПРО

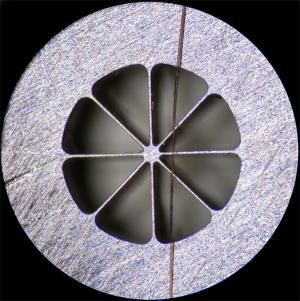

Увеличенная фотография предыдущей детали, сделанная через объектив микроскопа. Для сравнения сверху перемычек лежит человеческий волос. Секторы вырезаны на станке АРТА 122 НАНО
Увеличенная фотография предыдущей детали, сделанная через объектив микроскопа. АРТА 122 НАНО

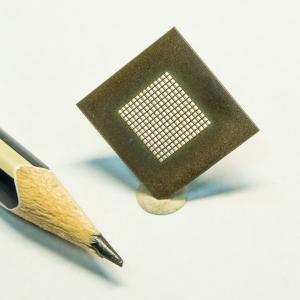

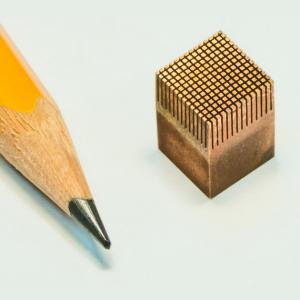

Прецизионная микро-электроэрозионная проволочно-вырезная обработка на станке АРТА 122 НАНО. Ширина перемычки между соседними секторами - 50 микрон (0,05 мм), высота 7,2 мм.
Прецизионная микро-электроэрозионная проволочно-вырезная обработка на станке АРТА 122 НАНО

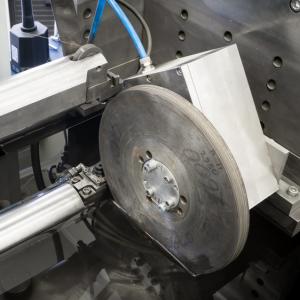

Электроэрозионная проволочно-вырезная правка (профилирование) алмазного шлифовального круга на станке АРТА 423 ПРО с дополнительной поворотной осью
Электроэрозионная проволочно-вырезная правка на станке АРТА 423 ПРО

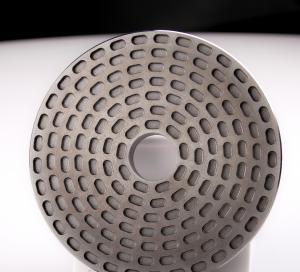

Шлифовальник для производства линз лазерных светодиодов. Материал - латунь. 5-ти проходная обработка на станке АРТА 454 С
Шлифовальник для производства линз лазерных светодиодов на станке АРТА 454 С

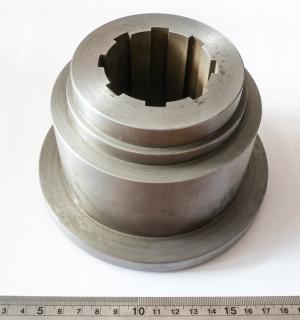

Вырезка внутреннего отверстия с 8-ю пазами (на высоте 93мм). Материал заготовки - сталь 40Г2. Точность полученных размеров в пределах +/- 5 мкм. 3-х проходная обработка на электроэрозионном проволочно-вырезном станке станке АРТА 423 ПРО.
Вырезка внутреннего отверстия с 8-ю пазами (на высоте 93мм)
Изготовление матрицы вырубного штампа на станке АРТА 453 ПРО
Микроэрозионная прошивочная обработка титановых пластин на станке АРТА С60
Микроэрозионная прошивная обработка титановых пластин на станке АРТА С60

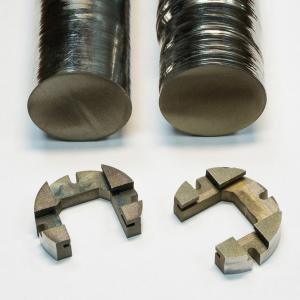

Электроэрозионная проволочно-вырезная обработка на станке АРТА 153 ПРО заготовок из молибдена (слева) и вольфрама (справа)
Электроэрозионная проволочно-вырезная обработка твёрдого сплава на станке АРТА 153 ПРО
Микроэрозионная обработка на станке АРТА 123 ПРО. Изготовление электрода из эльконайта (вольфрамо-медный сплав) для последующей прошивки титановых пластин
Микроэрозионная обработка на станке АРТА 123 ПРО

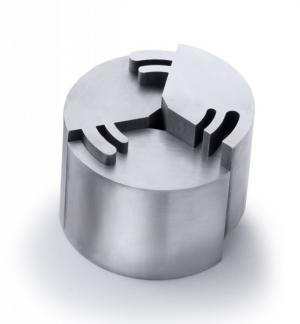

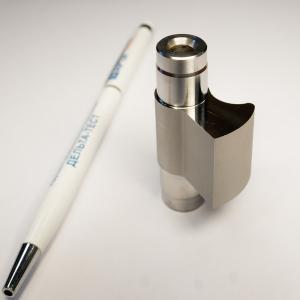

Электроэрозионная проволочно-вырезная 3-х координатная обработка (с управляемой поворотной осью)
Электроэрозионная проволочно-вырезная 3-х координатная обработка

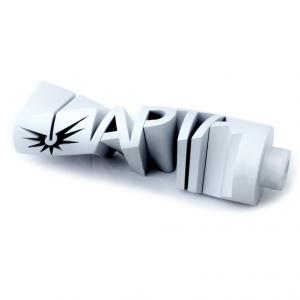

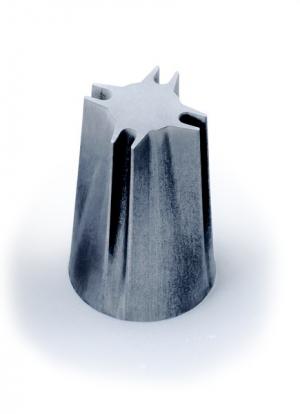

Электроэрозионная проволочно-вырезная 4-х координатная обработка
Электроэрозионная проволочно-вырезная 4-х координатная обработка

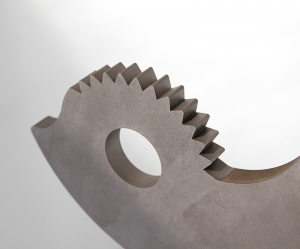

Электроэрозионная проволочно-вырезная 2-х координатная обработка

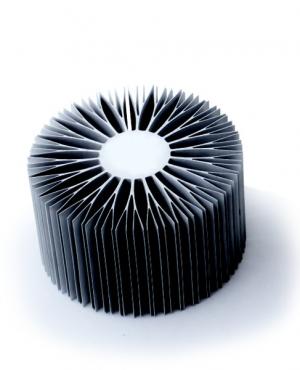

Электроэрозионная проволочно-вырезная 2-х координатная обработка

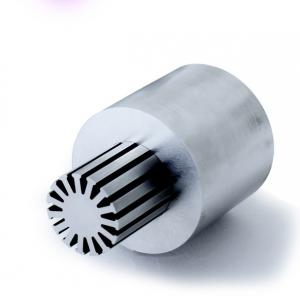

Электроэрозионная проволочно-вырезная 2-х координатная обработка
Электроэрозионная проволочно-вырезная 2-х координатная обработка

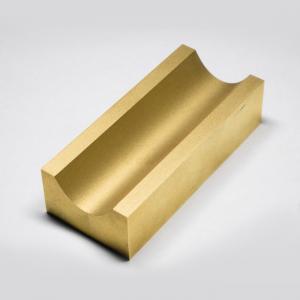

Электроэрозионная проволочно-вырезная 2-х координатная обработка

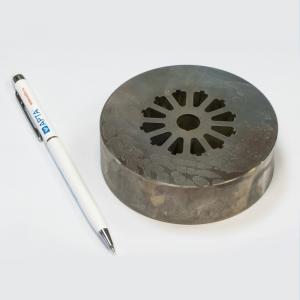

Электроэрозионная проволочно-вырезная 2-х координатная обработка
Электроэрозионная проволочно-вырезная 2-х координатная обработка
Электроэрозионная проволочно-вырезная 2-х координатная обработка
