Прошивная электроэрозионная обработка с требованием обеспечения малых значений внутренних радиусов

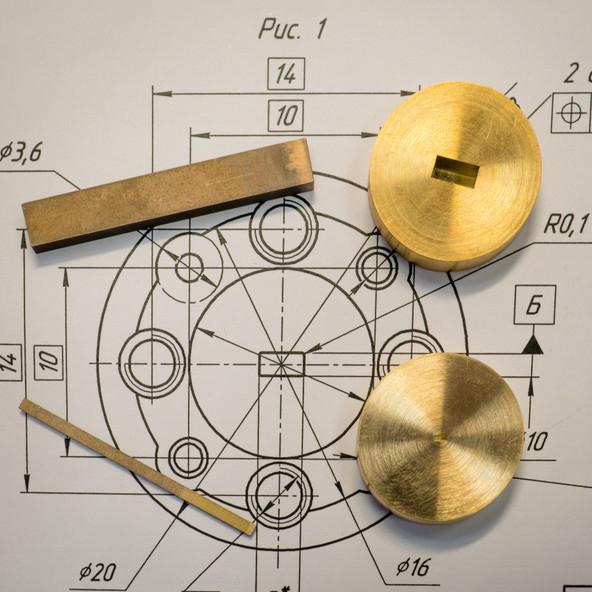

Прошивочная электроэрозионная обработка с требованием обеспечения малых значений внутренних радиусов. Пример задачи из радиоэлектронной промышленности: изготовление углублений в форме небольших параллелепипедов (со сторонами до 5 мм) в металлических заготовках (материал: латунь ЛС 59-1) с допуском на линейные рамеры в пределах +/-0,004 мм и максимальным значением радиуса внутренних углов до Rmax = 0,1 мм. Очевидно, в данном случае использование механической обработки ограничивается минимально-возможным диаметром фрезы. Применение электроэрозионной прошивки на станке АРТА С60 электродом из вольфрамо-медного сплава (ВД 70) обеспечивает превосходный результат по точности, производительности и невысокому износу инструмента, достигая значений радиусов внутренних углов до 0,05 мм. На фотографии образцы обработанных заготовок и применявшихся электродов-инстурментов для углублений габаритами Д х Ш х Г = 5,2 х 2,6 х 1,09 мм и 1,6 х 0,8 х 0,96 мм.
Прошивочная электроэрозионная обработка с требованием обеспечения малых значений внутренних радиусов. Пример задачи из радиоэлектронной промышленности: изготовление углублений в форме небольших параллелепипедов (со сторонами до 5 мм) в металлических заготовках (материал: латунь ЛС 59-1) с допуском на линейные рамеры в пределах +/-0,004 мм и максимальным значением радиуса внутренних углов до Rmax = 0,1 мм. Очевидно, в данном случае использование механической обработки ограничивается минимально-возможным диаметром фрезы. Применение электроэрозионной прошивки на станке АРТА С60 электродом из вольфрамо-медного сплава (ВД 70) обеспечивает превосходный результат по точности, производительности и невысокому износу инструмента, достигая значений радиусов внутренних углов до 0,05 мм. На фотографии образцы обработанных заготовок и применявшихся электродов-инстурментов для углублений габаритами Д х Ш х Г = 5,2 х 2,6 х 1,09 мм и 1,6 х 0,8 х 0,96 мм.
