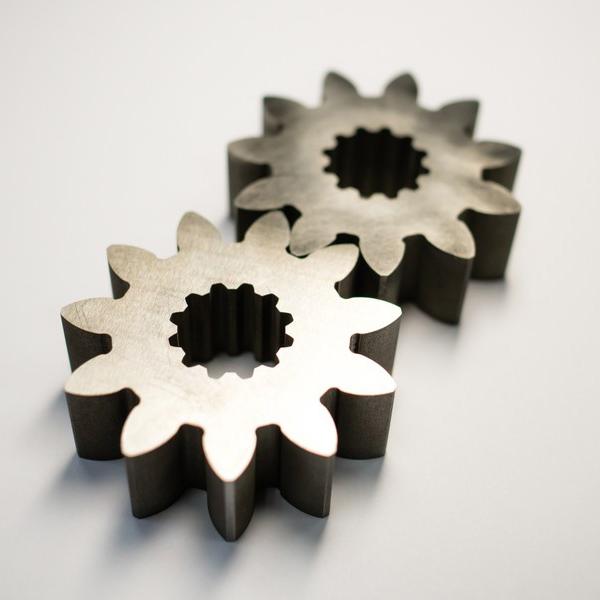

Комплексная электроэрозионная проволочно-вырезная обработка шестерней на станке АРТА 454 С



Комплексная электроэрозионная проволочно-вырезная обработка шестерней на станке АРТА 454 С. Заготовка из стали 20Х2НЧА; инструмент - латунная проволока-электрод диаметром 0,25 мм. Специфика данной задачи заключается в последовательности технологических операций из: электроэрозионной "черновой" обработки контура шестерни в один проход; последующей цементации поверхности детали; финишной чистовой (многопроходной) обработки контура с минимальным значением съема материала для обеспечения глубины цементации в пределах 0,8...1,2 мм. В рамках проекта внедрения серийного изготовления изделий (зубчатых колес нескольких конфигураций), был разработана карта технологических режимов и выверочных операций (базирований), а также набор специальной оснастки. В итоге польностью исключены опреации механической обработки профилей шестерней.
Комплексная электроэрозионная проволочно-вырезная обработка шестерней на станке АРТА 454 С. Заготовка из стали 20Х2НЧА; инструмент - латунная проволока-электрод диаметром 0,25 мм. Специфика данной задачи заключается в последовательности технологических операций из: электроэрозионной "черновой" обработки контура шестерни в один проход; последующей цементации поверхности детали; финишной чистовой (многопроходной) обработки контура с минимальным значением съема материала для обеспечения глубины цементации в пределах 0,8...1,2 мм. В рамках проекта внедрения серийного изготовления изделий (зубчатых колес нескольких конфигураций), был разработана карта технологических режимов и выверочных операций (базирований), а также набор специальной оснастки. В итоге польностью исключены опреации механической обработки профилей шестерней.
