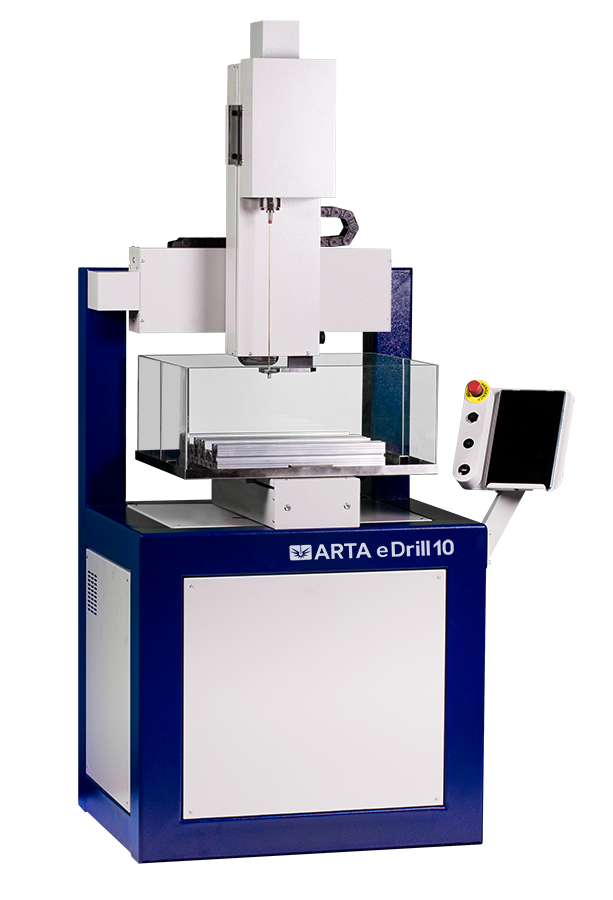

ARTA eDrill 10
Координатно-прошивной электроэрозионный станок для обработки отверстий (супердрель)
Станок ARTA eDrill 10 предназначен для изготовления отверстий с помощью электроэрозионной обработки вращающимся электродом (типа «супердрель»), выжигания сломанного инструмента (метчики, сверла) и других задач.
Отличительные особенности по отношению
к моделям-предшественникам
к моделям-предшественникам
— Новинка 2022 года— Инновационная система ЧПУ ARTA-a.10 на базе оригинальной архитектуры ArtaSkynet— Прямоточный транзисторный генератор с цифровым адаптивным управлением— Компактный станок портального типа, встроенный гидроагрегат, облегченная рамная конструкция (занимаемая площать 0,75 кв. м)— Интегрированная технология 3d микроэрозионного фрезерования
Технические характеристики
Основные
технические
параметры
технические
параметры
Комплектация
оборудования
оборудования
Тип обработки
электроэрозионная прошивочная обработка отверстий вращающимся электродом
Количество осей
3
Координатные перемещения Z
Z1 ручная установочная («фильера»): 150 мм Z2 подача электрода: 450 мм
Координатные перемещения X x Y
350 x 250 мм
Механизм перемещения линейных осей (оси X, Y, Z)
Линейные направляющие, ШВП
Максимальные размеры заготовки (Д x Ш x В)
500 х 400 х 200 мм
Максимальный вес заготовки
80 кг
Дискретность позиционирования по осям X, Y в управляющей программе (УП) обработки
1.0 мкм
Межэлектродная среда (рабочая жидкость)
вода (водопроводная)
Конструкция станочного модуля
- компактный станок на базе каркаса сварного типа; - портальная конструкция с независимой установкой кареток Х, Y
Габариты базового комплекса (Д x Ш x В)
1 050 х 700 х 1 950 мм
Масса базового комплекса (без рабочей жидкости)
350 кг
Диапазон диаметров электродов
от 0,3 до 3,0 мм шаг 0,01 мм
Максимальная площадь электрода
Любой стандартный круглый электрод
Обработка отверстий вращающимся трубчатым электродом с прокачкой диэлектрика через электрод
Наличие
базовая комплектация
Минимальный диаметр (круглого) электрода
0,3 мм
Максимальный вес электрода
Любой стандартный круглый электрод
Минимальное / максимальное расстояние между зажимным патроном и столом
10 / 200 мм
Частота вращения шпинделя с круглым (трубчатым) электродом
90 об/мин
Электропитание
220 В, 50 Гц
Зажимное устройство электрода
3-х кулачковый патрон
Максимальная потребляемая мощность
не более 3.0 кВт
Прокачка диэлектрика через электрод
Наличие (базовая комплектация)
Модель системы ЧПУ
АРТА-х.10
Основные функции системы ЧПУ
- графическое отображение процесса обработки;
- отображение параметров процесса обработки: координаты по осям, скорость, обратная связь на искровом промежутке, параметры технологического тока;
- определение и вывод на экран временных параметров обработки (прошедшее, оставшееся время);
- вывод на экран ЧПУ и редактирование всех технологических параметров генератора тока, скоростей, порогов защиты;
- слежение и быстродействующее адаптивное управление процессом электроэрозионной обработки, автоматическое предотвращение коротких замыканий;
- вывод диагностических и предупредительных сообщений;
- работа в относительной и абсолютной системе координат;
- регистрация сбоев в процессе работы;
- возможность программирования во время обработки;
- встроенная справочная система
- отображение параметров процесса обработки: координаты по осям, скорость, обратная связь на искровом промежутке, параметры технологического тока;
- определение и вывод на экран временных параметров обработки (прошедшее, оставшееся время);
- вывод на экран ЧПУ и редактирование всех технологических параметров генератора тока, скоростей, порогов защиты;
- слежение и быстродействующее адаптивное управление процессом электроэрозионной обработки, автоматическое предотвращение коротких замыканий;
- вывод диагностических и предупредительных сообщений;
- работа в относительной и абсолютной системе координат;
- регистрация сбоев в процессе работы;
- возможность программирования во время обработки;
- встроенная справочная система
Экран системы ЧПУ
10" TFT планшет с сенсорным управлением; одновременно выполняет функцию переносного пульта ЧПУ
Ввод управляющих программ в систему ЧПУ станка
внешний USB флэш-диск; встроенный флэш-диск; локальная вычислительная сеть; встроенный редактор
Дистанционный онлайн-сервис. Выявление неисправностей, технологическая поддержка посредством подключаемого удаленного терминала ЧПУ АРТА-х.10
Наличие (базовая комплектация)
Функция автоматического оповещения о событиях в процессе обработки на заданный адрес электронной почты
Наличие (базовая комплектация)
Модель генератора
АРТА-5МД-1
Архитектура, элементная база генератора технологического тока
силовые модули прямоточного типа с непосредственной коммутацией источника питания с искровым промежутком без LC-цепочек (микропроцессорное управление всеми параметрами – 32-х битный микроконтроллер, тактовая частота 150 Мгц)
Основные характеристики генератора технологического тока
- широкий диапазон регулировки параметров технологических импульсов;
- цифровая выставка параметров импульсов от функциональной клавиатуры системы ЧПУ и посредством технологических команд управляющей программы;
- настраиваемая система регулирования скорости подачи электрода-инструмента
- поддержание оптимального режима процесса обработки
- цифровая выставка параметров импульсов от функциональной клавиатуры системы ЧПУ и посредством технологических команд управляющей программы;
- настраиваемая система регулирования скорости подачи электрода-инструмента
- поддержание оптимального режима процесса обработки
Интегрированная в станочный модуль станция водоподготовки (40л). Фильтрация, рабочей жидкости, подача в зону обработки под высоким давлением (замкнутый контур
Наличие (базовая комплектация)
Наличие (базовая комплектация)
Комплект прижимов предметного стола (стандартная базовая оснастка)
Наличие (базовая комплектация)
Комплект эксплуатационной документации на русском языке
Наличие (базовая комплектация)
Сертификат качества производителя
Наличие (базовая комплектация)
Декларация о соответствии требованиям Технических регламентов Таможенного союза
Наличие (базовая комплектация)
Транспортная (деревянная) упаковка базового и дополнительных комплектов поставки оборудования
Наличие (базовая комплектация)
Доставка, страховка продукции до Заказчика (РФ)
Наличие (базовая комплектация)
Пусконаладочные работы на площадях Заказчика
1 день
Базовый курс обучения (инструктаж) специалистов Заказчика работе на оборудовании на площадях Заказчика
1 день
Гарантийные обязательства
24 месяца
