АРТА 152 НАНО

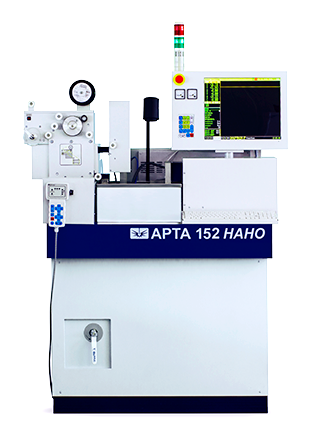

Ультрапрецизионный 5-ти осевой электроэрозионный проволочно-вырезной станок АРТА 152 НАНО
Комплекс АРТА 152 НАНО разработан специально для решения задач прецизионной обработки как стандартными (диаметром 0,10-0,30 мм), так и специальными сверхтонкими проволоками-электродами (диаметром от 0,01мм = 10 мкм). Обеспечивает получение минимальной ширины прорезаемого паза менее 20 мкм. Применяется при производстве микродеталей СВЧ техники, элементов приборов нанотехнологий, изделий повышенной точности.
Отличительные особенности по отношению
к моделям-предшественникам
к моделям-предшественникам
Оси X, Y: линейные направляющие, шарико-винтовые передачи ультрапрецизионного классаCледящая система (оси X,Y) на базе быстродействующих оптических линейных энкодеров с точностью по положению 0,1 мкмГенератор с микропроцессорным управлением и отслеживанием единичных импульсов (обеспечивает длительность импульсов тока от 0,1 мксек и частоту до 200 кГц)Блок перемотки с применением сверхточного раскладчика отработанной проволоки и специальной тормозной муфтыХолодильник-термостат для автоматического поддержания заданной температуры рабочей жидкости
Технические характеристики
Основные
технические
параметры
технические
параметры
Комплектация
оборудования
оборудования
Тип обработки
электроэрозионная проволочно-вырезная обработка погружного типа (ванна с механизмом подъема-опускания)
Количество осей
5
6-ая поворотная опционально
Координатные перемещения X x Y
125 x 200 мм
Координатные перемещения U x V
60 x 60 мм
Максимальный угол наклона проволоки - конусной обработки
-
Высота Z
80
ручное
Максимальный угол наклона проволоки - конусной обработки
± 21...30 градусов
Максимальные размеры заготовки (Д x Ш x В)
250 x 160 x 80 мм
Максимальный вес заготовки
нет ограничений по максимальному весу заготовки (только по размеру)
Повторяемость позиционирования по осям X и Y
± 0.75 мкм
Достижимая точность обработки на детали
± 2.5 мкм
Дискретность позиционирования по осям X, Y в управляющей программе (УП) обработки
0.1 мкм
Межэлектродная среда (рабочая жидкость)
Дистиллированная (деионизованная) вода
Обрабатываемые материалы
Стали (любые: углеродистые, легированные, нержавеющие, в том числе в закаленном состоянии), твердые сплавы, жаропрочные сплавы, медь, латунь, алюминий, титан, ковар, магнитные сплавы, графит, поликристаллический искусственный алмаз на металлической подложке (PCD), изотропный пиролитический углерод (углеситалл) и другие (практически любые токопроводящие и полупроводниковые материалы)
Диапазон возможных к применению диаметров проволоки-инструмента
0.01 - 0.30 мм
от 10 мкм
Тип перемотки проволоки
классическая односторонняя перемотка проволоки-электрода для прецизионной обработки
не реверсивная, не сверхскоростная
Максимальная производительность по стали
180 кв. мм/ мин
максимальная производительность достигается при включении в комплектацию станка станции водоподготовки
Достижимая шероховатость обработанной поверхности Ra
0.6 мкм
минимальная шероховатость достигается при включении в комплектацию станка станции водоподготовки и охлаждающего агрегата
Конструкция станочного модуля
- жесткая литая станина и базовые элементы конструкции из высококачественного стабилизированного серого чугуна;
- независимая установка кареток X (с предметным столом) и Y-колонны, обеспечивающая максимальную точность и перпендикулярность на всем поле перемещения осей (в отличие от конструкции «крестового стола»);
- заполняемая водой ванна в сборе с подъемным механизмом крепится к каркасу станины и, таким образом, не влияет (своим весом) на координатные перемещения и точность обработки
- независимая установка кареток X (с предметным столом) и Y-колонны, обеспечивающая максимальную точность и перпендикулярность на всем поле перемещения осей (в отличие от конструкции «крестового стола»);
- заполняемая водой ванна в сборе с подъемным механизмом крепится к каркасу станины и, таким образом, не влияет (своим весом) на координатные перемещения и точность обработки
Механизм перемещения
Линейные направляющие прецизионного класса, прецизионная безлюфтовая шлифованная ШВП
Подьёмно-опускаемый механизм ванны
На базе актуатора постоянного тока с низким уровнем шума и направляющих на линейных подшипниках; обеспечивает простой и удобный доступ в рабочую зону
без слива рабочей жидкости из ванны станка
Габариты (Д x Ш x В)
2000 x 2000 x 1800 мм
опциональное оснащение
Масса
1400 кг
опциональное оснащение
Максимальная потребляемая мощность
6.0 кВт
Электропитание
220 В, 50 Гц
Модель системы ЧПУ
АРТА-х.10
Цифровое программное управление подсистемами станка от системы ЧПУ
- генератором технологических импульсов;
- трактом перемотки/натяжения проволоки;
- подъемником ванны станка;
- станцией водоподготовки
- трактом перемотки/натяжения проволоки;
- подъемником ванны станка;
- станцией водоподготовки
Экран системы ЧПУ
24" TFT с сенсорным управлением
Подготовка управляющих программ ЧПУ
Базовая комплектация:
- встроенный редактор системы ЧПУ;
- система FriCAD (специальный программный пакет для САПР AutoCAD; устанавливается на отдельном рабочем месте программиста).
Опционально:
- система разработки управляющих программ SprutCAM Электроэрозия;
- любые другие CAM системы (по запросу)
- встроенный редактор системы ЧПУ;
- система FriCAD (специальный программный пакет для САПР AutoCAD; устанавливается на отдельном рабочем месте программиста).
Опционально:
- система разработки управляющих программ SprutCAM Электроэрозия;
- любые другие CAM системы (по запросу)
Ввод управляющих программ в систему ЧПУ станка
внешний USB флэш-диск;
встроенный флэш-диск;
локальная вычислительная сеть;
клавиатура (встроенный редактор)
встроенный флэш-диск;
локальная вычислительная сеть;
клавиатура (встроенный редактор)
Дистанционный онлайн-сервис. Выявление неисправностей, технологическая поддержка посредством подключаемого удаленного терминала ЧПУ АРТА-х.10
Наличие (базовая комплектация)
Функция автоматического оповещения о событиях в процессе обработки на заданный адрес электронной почты
Наличие (базовая комплектация)
Функция FreeRun адаптивного управления рабочей скоростью и экономией проволоки-электрода при определении пустотелых участков в процессе обработки (по сигналу обратной связи от межэлектродного зазора)
Наличие (базовая комплектация)
Модель генератора
АРТА-5МС2
Архитектура, элементная база генератора технологического тока
силовые модули прямоточного типа с непосредственной коммутацией источника питания с искровым промежутком без LC-цепочек (микропроцессорное управление всеми параметрами – 32-х битный микроконтроллер, тактовая частота 150 Мгц)
Основные характеристики генератора технологического тока
- допускает обработку в обыкновенной воде (без деионизации);
- широкий диапазон регулировки параметров технологических импульсов;
- быстродействующая адаптивная система защиты от обрывов проволоки на базе микропроцессорного управления;
- отсутствие электролиза;
- цифровая выставка параметров импульсов от функциональной клавиатуры системы ЧПУ и посредством технологических команд управляющей программы;
- библиотека рекомендуемых режимов обработки для различных обрабатываемых материалов, типов и диаметров проволоки, высот заготовок, количества проходов
- широкий диапазон регулировки параметров технологических импульсов;
- быстродействующая адаптивная система защиты от обрывов проволоки на базе микропроцессорного управления;
- отсутствие электролиза;
- цифровая выставка параметров импульсов от функциональной клавиатуры системы ЧПУ и посредством технологических команд управляющей программы;
- библиотека рекомендуемых режимов обработки для различных обрабатываемых материалов, типов и диаметров проволоки, высот заготовок, количества проходов
Цифровой контроль натяжения и скорости перемотки проволоки системой ЧПУ, возможность установки данных параметров в управляющей программе обработки
Наличие (базовая комплектация)
Фильеры-направляющие для проволоки из натурального алмаза, закрытого типа, беззазорные;
Наличие (базовая комплектация)
Специальные сопла для эффективной (фокусированной) прокачки зоны обработки струей воды под давлением
Наличие (базовая комплектация)
Оригинальная система удобной и быстрой ручной заправки проволоки с применением автоматически подъемно-опускаемой ванны
Наличие (базовая комплектация)
Базовый механизм перемотки-натяжения проволоки на основе прецизионной тормозной порошковой муфты, мотор-редуктора постоянного тока
Наличие (базовая комплектация)
Плавная цифровая (от ЧПУ) регулировка скорости перемотки проволоки в диапазоне (базовый механизм перемотки-натяжения)
0 – 12 м/ мин
Плавная цифровая (от ЧПУ) регулировка натяжения проволоки в диапазоне (базовый механизм перемотки-натяжения)
0 – 34 Н
Применяемая проволока
Возможно применение практически любой (в зависимости от предпочтений и технологических особенностей задач Заказчика) проволоки-электрода:
- латунная (полутвердая, твердая) – применяется в большинстве стандартных задач обработки;
- специальные латунные: с цинковым, с диффузионным покрытием, с сердечником;
- медная;
- молибденовая – обычно применяется при необходимости использования «тонких» электродов диаметром 0,05-0,08 мм);
- вольфрамовая – обычно применяется при необходимости использования «сверхтонких» электродов диаметром 0,01-0,05 мм);
- латунная (полутвердая, твердая) – применяется в большинстве стандартных задач обработки;
- специальные латунные: с цинковым, с диффузионным покрытием, с сердечником;
- медная;
- молибденовая – обычно применяется при необходимости использования «тонких» электродов диаметром 0,05-0,08 мм);
- вольфрамовая – обычно применяется при необходимости использования «сверхтонких» электродов диаметром 0,01-0,05 мм);
Тип катушки с проволокой
K125 (4кг) / P5 (5кг) и другие
Дополнительный комплект специальных полускоб станка с фильерами V-образного типа (из керамики) для установки при использовании электродов малых диаметров (менее 100 мкм; 2-х осевая обработка)
Наличие (базовая комплектация)
Применение прецизионного раскладчика-приемника отработанной проволоки (намотка отработанного электрода на приемную катушку) с целью обеспечения технологической возможности применения электродов малых диаметров (от 25-30 мкм)
Наличие (базовая комплектация)
Специальный дополнительный прецизионный блок перемотки-натяжения сверхтонких электродов (диаметром 10-30 мкм)
Наличие (базовая комплектация)
Дополнительные вставки с фильерами-направляющими V-образного типа из керамики;
Наличие (базовая комплектация)
Станция водоподготовки АРТА СВ50 (250л)
Наличие (базовая комплектация)
Автоматическое управление (от ЧПУ) давлением прокачки
Наличие (базовая комплектация)
Охлаждающий аппарат CE6S с системой автоматического поддержания заданной температуры рабочей жидкости (термостабилизация рабочей жидкости)
Наличие (базовая комплектация)
Обратная связь по осям X, Y на базе оптических линейных датчиков положения бесконтактного типа с дискретностью 0,1 мкм
Наличие (базовая комплектация)
Механизм прецизионного поворотного индексного стола с управлением от системы ЧПУ станка (3-ая ось)
Опция
Механизм поворотного стола с управлением от системы ЧПУ станка (3-ая ось) для возможности токарной электроэрозионной проволочной обработки, профилирования шлифовальных кругов и других аналогичных работ (с повышенной скоростью вращения)
Опция
Выносной ручной пульт управления АРТА-ПД4
Наличие (базовая комплектация)
Система подготовки управляющих программ FriCAD (для среды САПР AutoCAD; текущий список версий программного пакета AutoCAD, в среде которых возможна работа системы FriCAD предоставляется по запросу)
Наличие (базовая комплектация)
Система разработки управляющих программ SprutCAM Электроэрозия
Опция
Комплектование другими CAM-системами (постпроцессорами) для разработки управляющих программ в соответствии с потребностью Заказчика (NX, MasterCAM, Адем, Техтран, T Flex и др.)
Опция
Наличие (базовая комплектация)
Комплект эксплуатационной документации на русском языке
Наличие (базовая комплектация)
Стандартная базовая оснастка: комплект Т-образных прижимов предметного стола (3 шт.)
Наличие (базовая комплектация)
Дополнительная оснастка: прецизионные тиски (нерж. сталь)
Опция
Сертификат качества производителя
Наличие (базовая комплектация)
Декларация о соответствии требованиям Технических регламентов Таможенного союза
Наличие (базовая комплектация)
Транспортная (деревянная) упаковка базового и дополнительных комплектов поставки оборудования
Наличие (базовая комплектация)
Доставка, страховка продукции до Заказчика (РФ)
Опция
Пусконаладочные работы на площадях Заказчика
1-2 дня
Базовый курс обучения (инструктаж) специалистов Заказчика работе на оборудовании на площадях Заказчика
3 дня
Гарантийные обязательства
24 месяца
