Применение станков АРТА
Стали
Твёрные сплавы
Медь
Латунь
Алюминий
Титан
Ковар
Магнитные сплавы
Графит
Поликристаллический алмаз на металлической подложке (PCD)
Изотропный пиролитический углерод (углеситалл)
и другие (практически любые токопроводящие и полупроводниковые материалы)
Твёрные сплавы
Медь
Латунь
Алюминий
Титан
Ковар
Магнитные сплавы
Графит
Поликристаллический алмаз на металлической подложке (PCD)
Изотропный пиролитический углерод (углеситалл)
и другие (практически любые токопроводящие и полупроводниковые материалы)

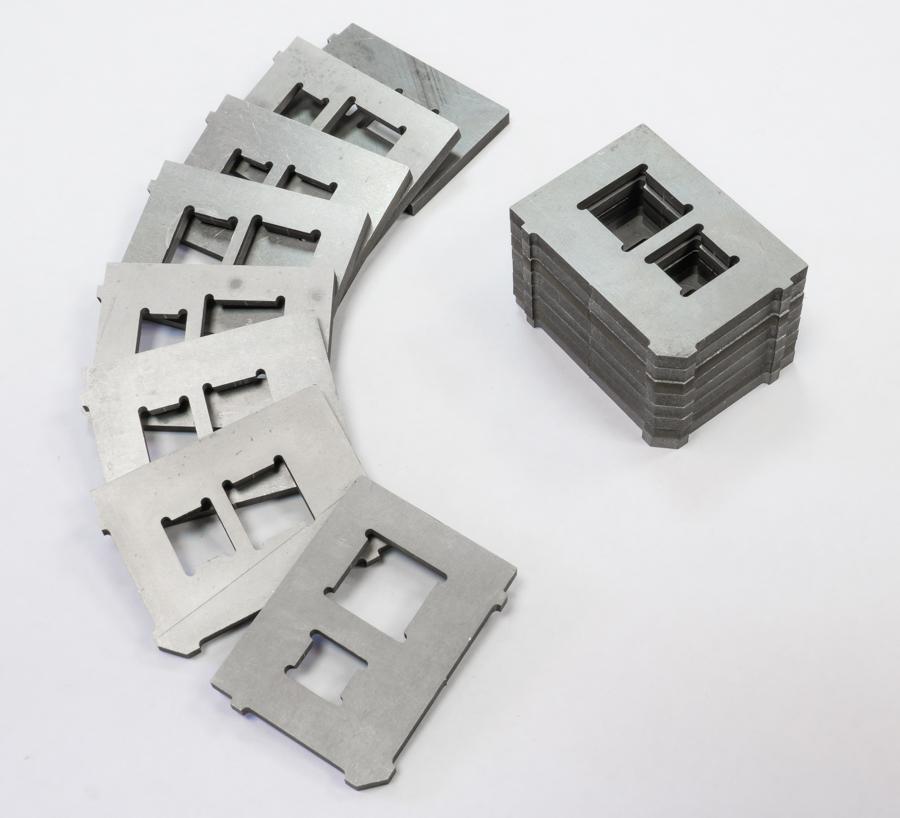

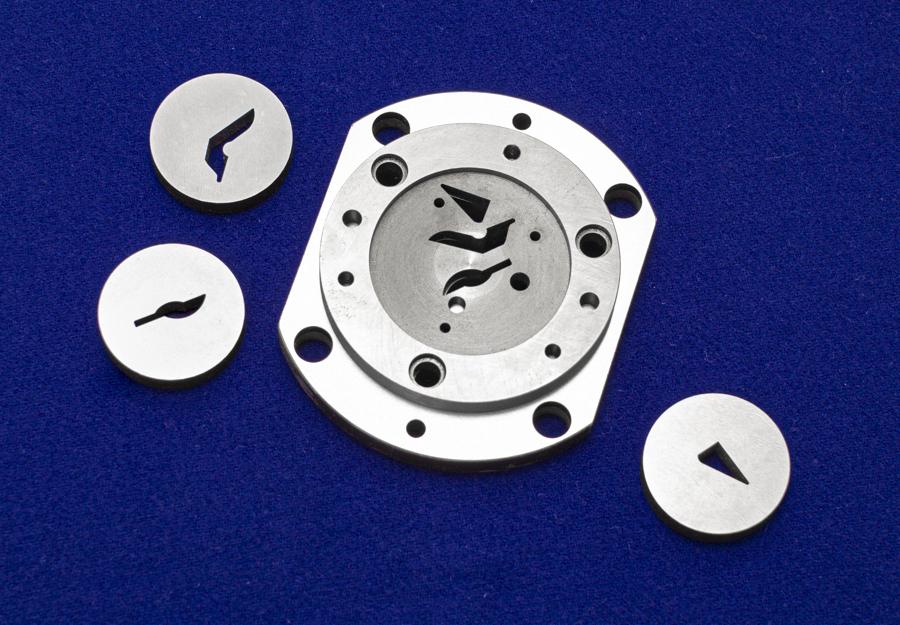

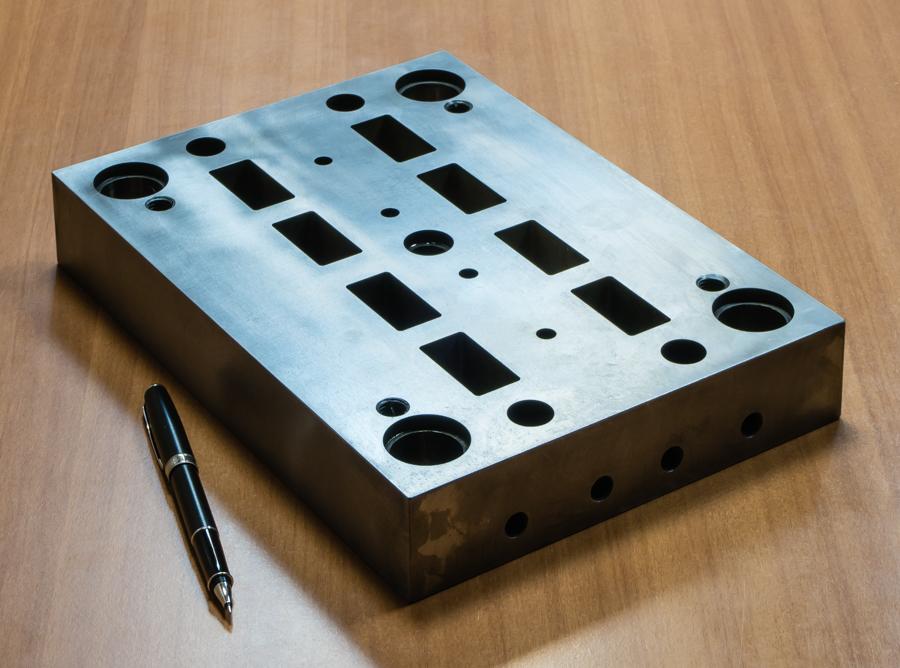

Изготовление сопрягаемых элементов вырубных штампов
Изготовление сопрягаемых элементов вырубных штампов

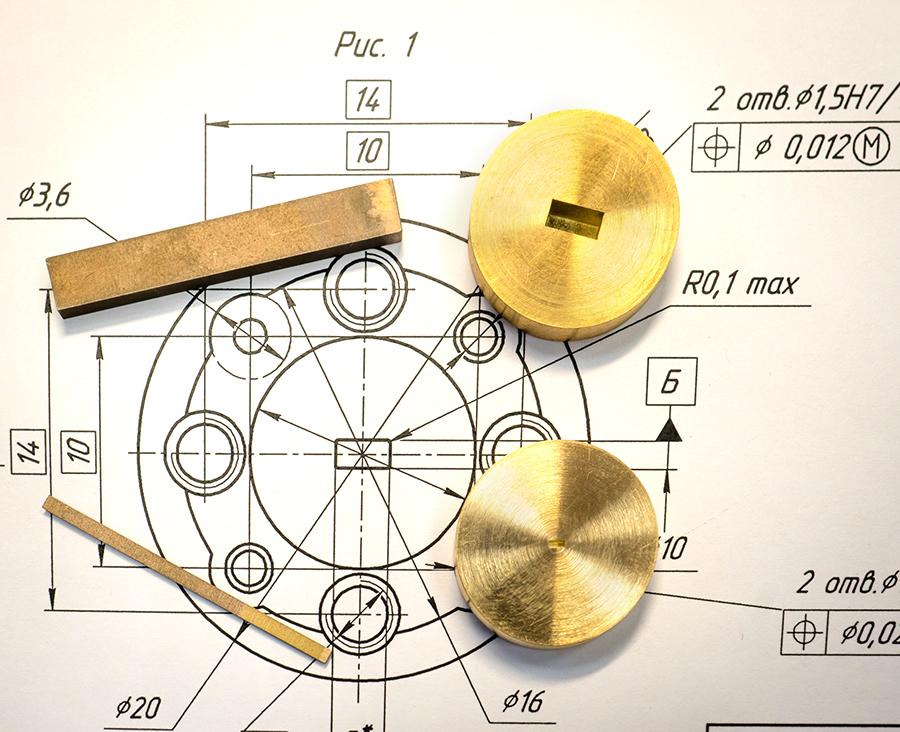

Пример задачи (радиоэлектронная промышленность): изготовление углублений в форме небольших параллелепипедов (со сторонами до 5 мм) в металлических заготовках (материал: латунь ЛС 59-1) с допуском на линейные рамеры в пределах /-0,004 мм и максимальным значением радиуса внутренних углов до Rmax = 0,1 мм. Очевидно, в данном случае использование механической обработки ограничивается минимально-возможным диаметром фрезы. Применение электроэрозионной прошивки на станке АРТА С60 электродом из вольфрамо-медного сплава (ВД 70) обеспечивает превосходный результат по точности, производительности и невысокому износу инструмента, достигая значений радиусов внутренних углов до 0,05 мм. На фотографии образцы обработанных заготовок и применявшихся электродов-инстурментов для углублений габаритами Д х Ш х Г = 5,2 х 2,6 х 1,09 мм и 1,6 х 0,8 х 0,96 мм.
Пример задачи (радиоэлектронная промышленность): изготовление углублений в форме небольших параллелепипедов (со сторонами до 5 мм) в металлических заготовках (материал: латунь ЛС 59-1) с допуском на линейные рамеры в пределах /-0,004 мм и максимальным значением радиуса внутренних углов до Rmax = 0,1 мм. Очевидно, в данном случае использование механической обработки ограничивается минимально-возможным диаметром фрезы. Применение электроэрозионной прошивки на станке АРТА С60 электродом из вольфрамо-медного сплава (ВД 70) обеспечивает превосходный результат по точности, производительности и невысокому износу инструмента, достигая значений радиусов внутренних углов до 0,05 мм. На фотографии образцы обработанных заготовок и применявшихся электродов-инстурментов для углублений габаритами Д х Ш х Г = 5,2 х 2,6 х 1,09 мм и 1,6 х 0,8 х 0,96 мм.

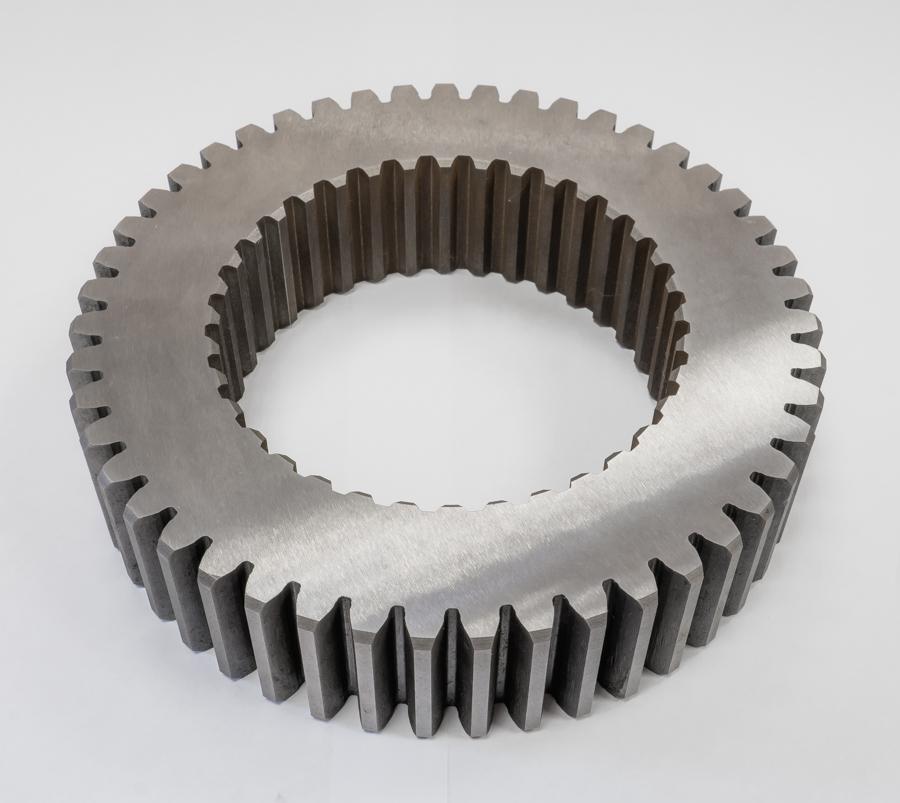

Вследствие своей универсальности, эталонной точности и возможности обрабатывать стальные заготовки в закаленном состоянии электроэрозионные проволочно-вырезные станки являются достойной альтернативой классическому механическому зубообрабатывающему оборудованию. Комплексы АРТА широко применяются при изготовлении эвольвентных профилей прецизионных прямозубых колес и других элементов данных зацеплений. При этом в большинстве случаев не требуется никаких дополнительных последующих технологических операций, отпадает необходимость в использования сложного дорогостоящего инструмента. Сегодня колеса, изготавливаемые на оборудовании АРТА, работают в самой различной промышленной технике, машинах и даже в современных отечественных танках.
Вследствие своей универсальности, эталонной точности и возможности обрабатывать стальные заготовки в закаленном состоянии электроэрозионные проволочно-вырезные станки являются достойной альтернативой классическому механическому зубообрабатывающему оборудованию. Комплексы АРТА широко применяются при изготовлении эвольвентных профилей прецизионных прямозубых колес и других элементов данных зацеплений. При этом в большинстве случаев не требуется никаких дополнительных последующих технологических операций, отпадает необходимость в использования сложного дорогостоящего инструмента. Сегодня колеса, изготавливаемые на оборудовании АРТА, работают в самой различной промышленной технике, машинах и даже в современных отечественных танках.

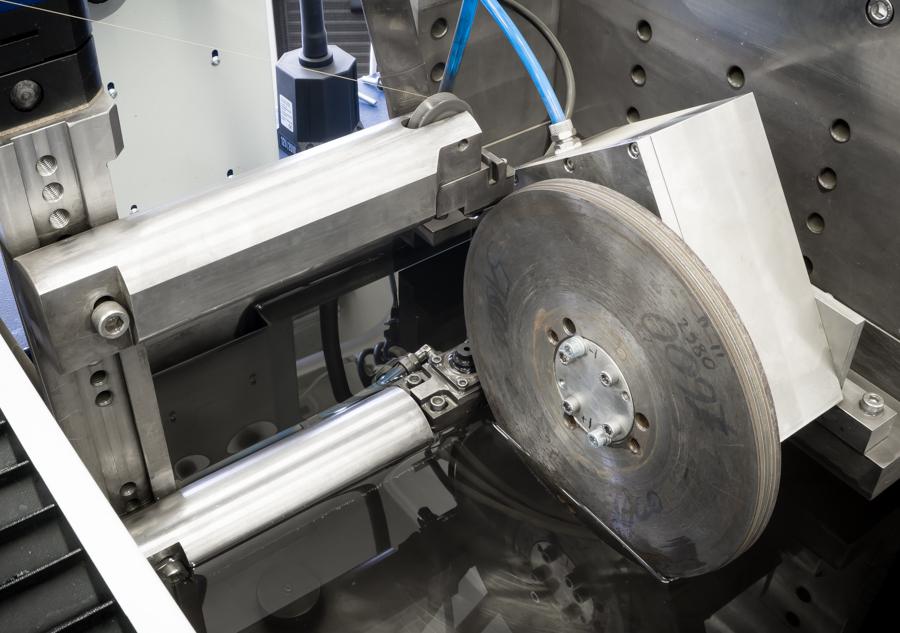

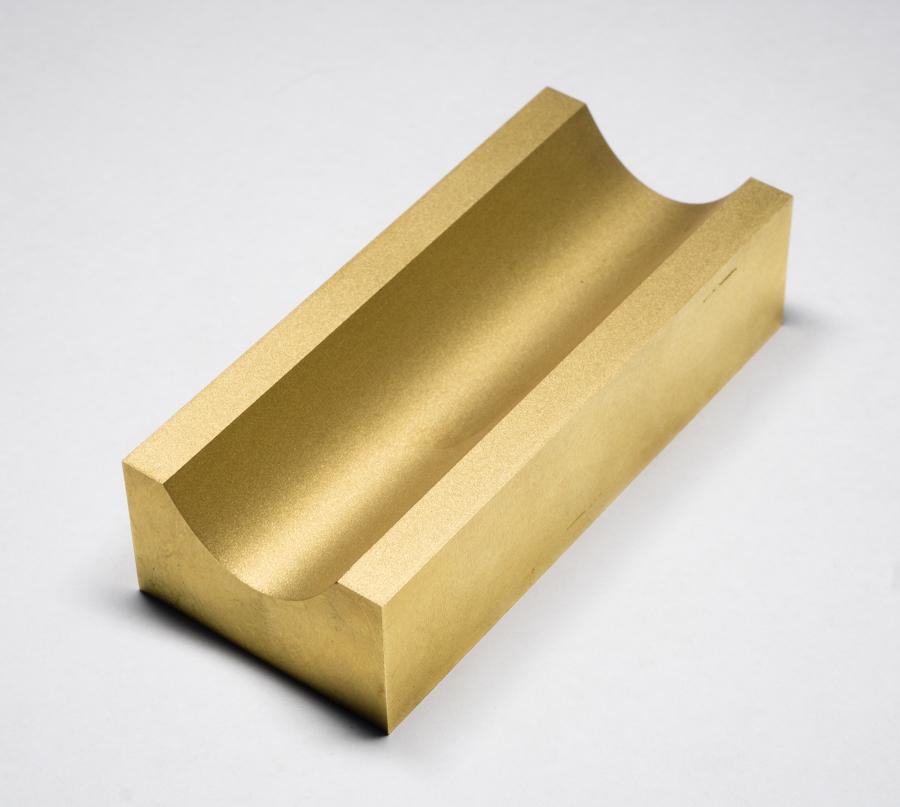

Изготовление специальных профилеобразующих элементов шлифовальных комплексов для производства оптических линз светодиодов лазерных систем
Изготовление специальных профилеобразующих элементов шлифовальных комплексов для производства оптических линз светодиодов лазерных систем

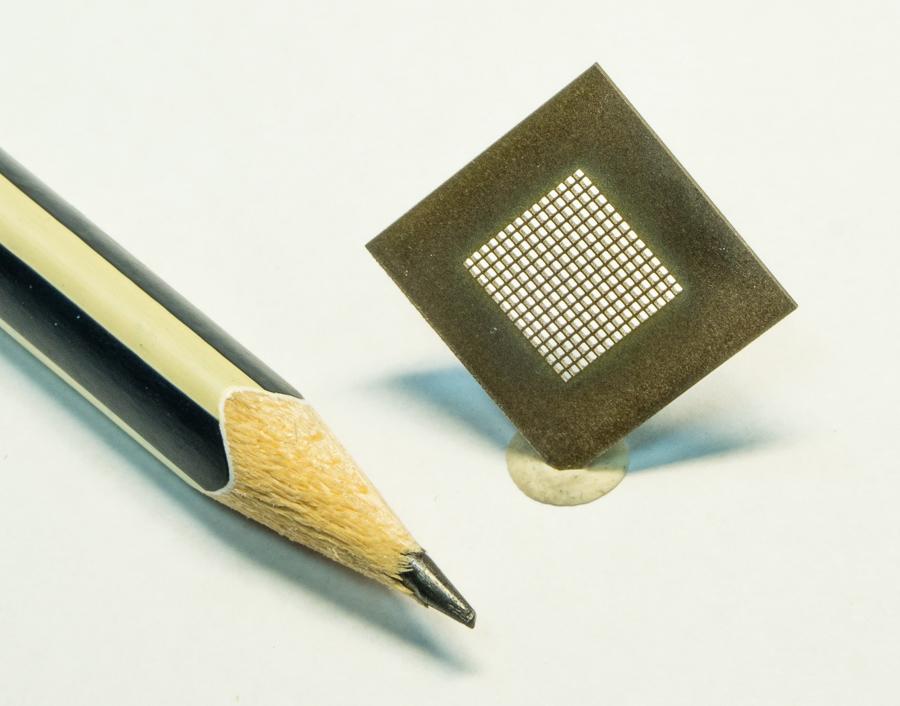

Микроэрозионная высокоточная прошивка сеток в титановых пластинах
Микроэрозионная высокоточная прошивка сеток в титановых пластинах

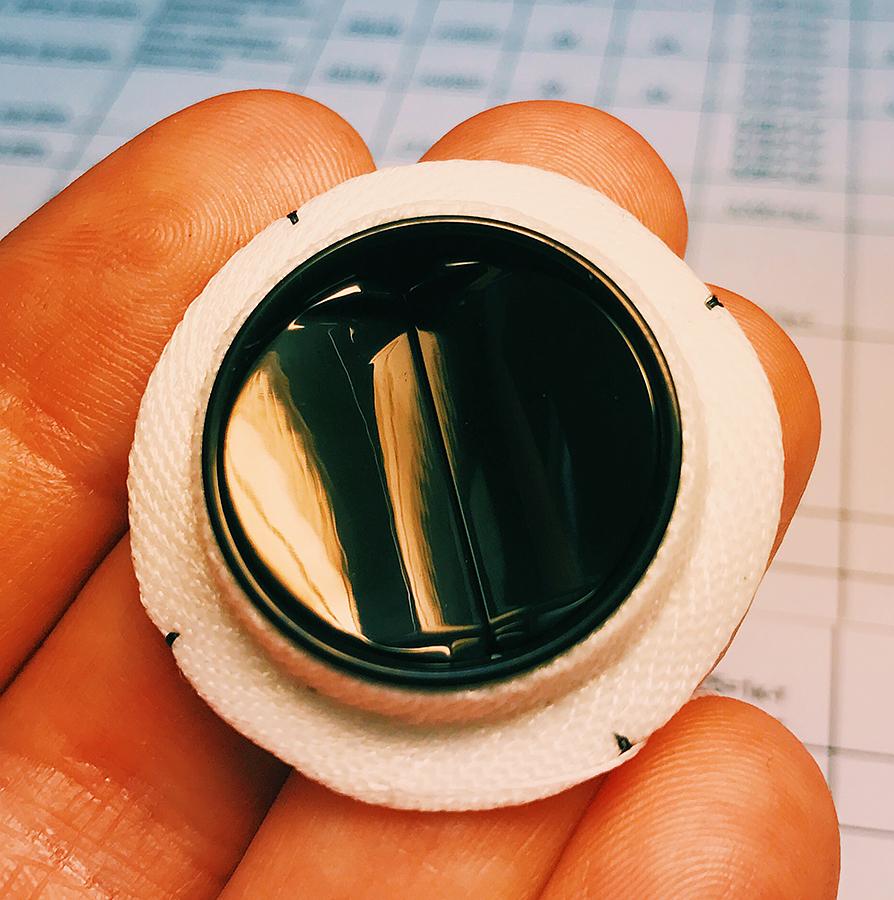

Обработка элементов искусственных клапанов сердца из изотропного пиролитического углерода (углеситалла)
Обработка элементов искусственных клапанов сердца из изотропного пиролитического углерода (углеситалла)
Изготовление миниатюрных элементов вырубных штампов часовых производств
Изготовление миниатюрных элементов вырубных штампов часовых производств
