Новый механизм 2-х осевого поворотного стола для оборудования АРТА
09 Ноября 2018
Новый механизм 2-х осевого поворотного стола для оборудования АРТА

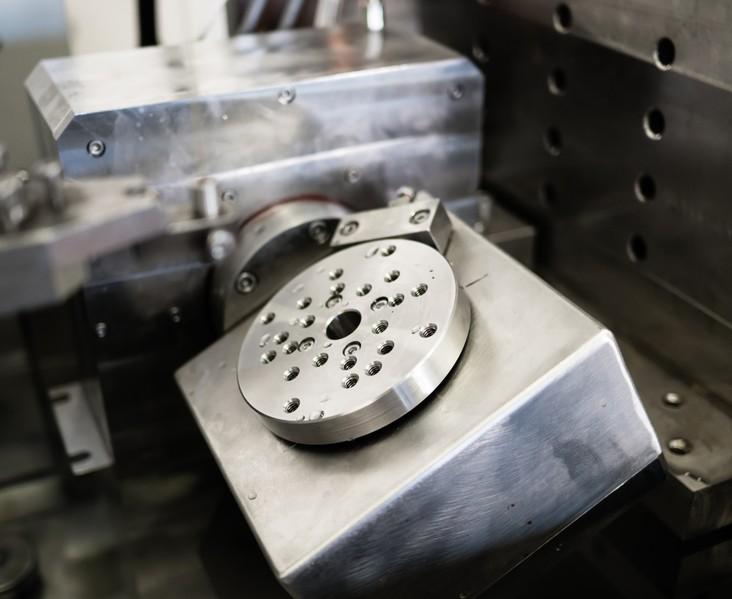

НПК "Дельта-Тест" завершила разработку и изготовление нового прецизионного 2-х осевого поворотного стола для электроэрозионных станков серий АРТА 1040 и АРТА 454 С. В настоящее время устройство находится в опытной эксплуатии и используется для обработки отверстий форсунок специальных изделий. Механизм стола выполнен для применения в задачах погружной электроэрозионной (прошивочной и вырезной) обработки, степень защиты корпуса - IP68. Все детали изделия изготавливаются и собираются в России на заводе НПК "Дельта-Тест", что гарантирует превосходные технические характеристики, качество и надежность при конкурентной цене и доступной сервсино-технологической поддержке пользователя. В новом продукте АРТА внедрен ряд новаторских решений, среди которых:
- применение высокомоментных сервоприводов на обоих осях без каких-либо дополнительных промежуточных механизмов передач (червячных пар и т. п.);
- управление от системы ЧПУ АРТА с возможностью одновременной интреполяции по всем осям станка (до 5-6 осей в моделях АРТА 1040, АРТА 454 С);
- высокое разрешение бесконтактных угловых оптических энкодеров (обратная связь по перемещениям) - 0,3", дискретность поворота - 4".
2-х осевой механизм поворотного стола предназначен для решения различных, геометрически сложных задач прецизионной электроэрозионной обработки. Проект в том числе связан с реализацией новой технологии 3d микроэрозионного фрезерования (интегрируемой в оборудование АРТА), работы над которой проводятся специалистами компании в настоящее время.
- применение высокомоментных сервоприводов на обоих осях без каких-либо дополнительных промежуточных механизмов передач (червячных пар и т. п.);
- управление от системы ЧПУ АРТА с возможностью одновременной интреполяции по всем осям станка (до 5-6 осей в моделях АРТА 1040, АРТА 454 С);
- высокое разрешение бесконтактных угловых оптических энкодеров (обратная связь по перемещениям) - 0,3", дискретность поворота - 4".
2-х осевой механизм поворотного стола предназначен для решения различных, геометрически сложных задач прецизионной электроэрозионной обработки. Проект в том числе связан с реализацией новой технологии 3d микроэрозионного фрезерования (интегрируемой в оборудование АРТА), работы над которой проводятся специалистами компании в настоящее время.
